Panel PC | HMI | Industrie-PC mit Touchscreen

Robuste und zuverlässige Industrie Panel-PC und HMI mit Touchscreen
für Schaltschrank-, Schwenkarm- oder Einbaumontage

Als Panel PC oder auch Touch Panel PC werden Arten von Industrie-PCs bezeichnet, bei denen der PC und Display in einem Gehäuse vereint sind. Typische Einsatzgebiete dieser Panel PCs sind die Fertigungs- und Prozessautomatisierung, die Maschinensteuerung und als Anzeige- und Bediengerät. Der Vorteil des Touch Panel PC gegenüber einer klassischen Industrie-PC & Touch-Display Lösung, ist der geringe Verkabelungs- und Montageaufwand, der geringere Platzbedarf und oftmals auch die günstigeren Gesamtkosten.

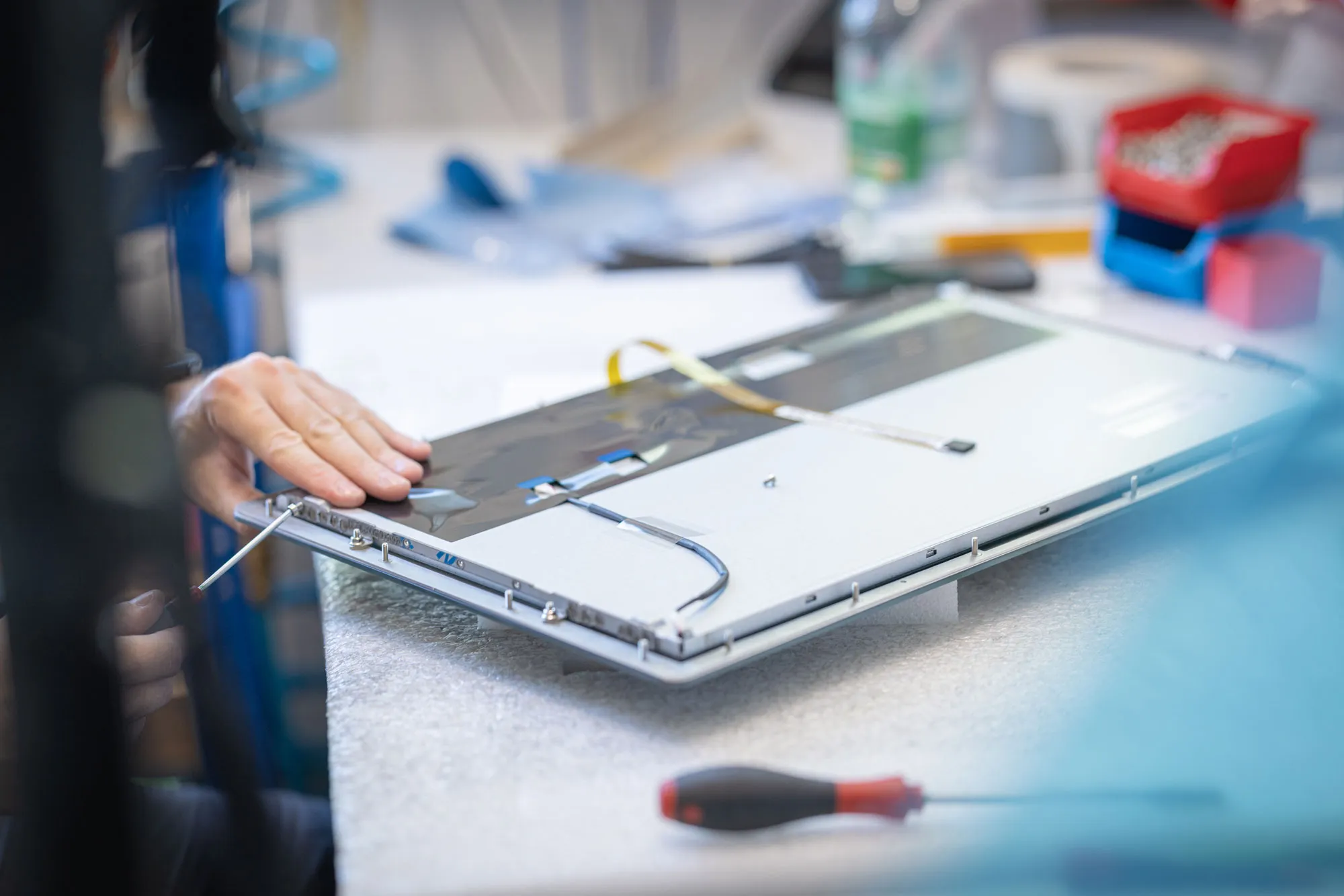

Die Industrie Panel PCs von hematec stehen für langlebige und zuverlässige Systeme mit einem sehr guten Preis-Leistungs-Verhältnis. Bereits bei der Konstruktion und Auswahl geeigneter Komponenten für hematec Panel PCs, legen wir den Fokus auf einen verlässlichen 24x7 Einsatz auch unter widrigen Bedingungen. Es kommen ausschließlich bewährte Industriekomponenten mit hochwertigen Bauteilen zum Einsatz und alle Panel PC durchlaufen nach der Assemblierung einen Qualitätscheck und einen mehrstündigen Burn-In-Belastungstest.

Es gibt verschiedene Arten von Industrie Panel PCs. Man unterscheidet hier in der Regel nach Leistungsfähigkeit, Bildschirmgröße, Montageart und Bauform. Daneben gibt es noch weitere Ausführungen von Panel-PCs die zum Beispiel für den Outdooreinsatz, die Verwendung in Fahrzeugen wie Gabelstapler oder landwirtschaftliche Nutzfahrzeugen oder Panel PCs für die Verwendung in explosionsgefährdeten Bereichen. Sämtliche hematec Panel PC sind mindestens frontseitig nach der Schutzart IP65 – gegen Staub und Spritzwasser – geschützt, ein Großteil der Panel PC erfüllt sogar rundherum diese restriktive Norm und ermöglicht damit die Verwendung unter extremen Umgebungsbedingungen. Weiterhin können die meisten Geräteserien mit Edelstahlfront oder einem kompletten Edelstahlgehäuse geliefert werden um alle Anforderungen in der Lebensmittel-, Chemie- oder Pharmaindustrie zu erfüllen.

ZUR PRODUKTAUSWAHL PANEL-PC
Gruppe von Panel PCs bestehend aus Industrie Panel PC, Edelstahl Panel PC und Einbau Panel-PC mit Touchscreen

Panel PCs von hematec - für jede Anwendung die passende Lösung

Weitere Infomationen:

Die richtige Displaygröße für Ihren Panel-PC.
Der Panel-PC und die ideale Performance.
Panel-PCs - auch die äußeren Werte zählen!
Und was gibt es sonst noch so - der Weg zum richtigen Panel-PC.

Datenblätter Panel-PCs

Alle Panel PC Serien von hematec

Produkte filtern Showing 1 - 14 of 14 results
Displaygröße
Auflösung
Seitenerhältnis
Touchscreen
Performance
Prozessor
Arbeitsspeicher
Massenspeicher
Schutzart
Bauform
Betriebstemperatur
Schnittstellen
Erweiterungsslots
Betriebssystem
Montage
Optionen

  • HIPEC-17X0 Serie

    • Displaygrößen 15″ bis 21.5″
    • Intel Core i3, i5 oder Intel Core i7
    • Frontseitiger IP66 Schutz
    • Support für Windows
    • Aluminiumgehäuse

  • HIPEC-PRO-AL-2250 Serie

    • Displaygrößen 12″ bis 21.5″
    • Intel 11th Gen. Core i5
    • Frontseitiger IP65 Schutz
    • Support für Windows 11
    • Aluminiumgehäuse

  • HIPEC-PRO-AL-6425 Serie

    • Displaygrößen 10.1″ bis 21.5″
    • Intel® Elkhart Lake x6425e Quad-Core CPU
    • Frontseitiger IP65 Schutz
    • Support für Windows 11
    • Aluminiumgehäuse

  • HIPEC-PRO-VA-2250 Serie

    • Displaygrößen 12″ bis 27″
    • Intel Core i5 CPU 11.Generation
    • Allseitiger IP65 Schutz
    • Support für Windows 10*, Windows 10 IoT*, Windows 11*
    • Edelstahlgehäuse (V2A/ optional V4A)

  • HIPEC-PRO-VA-6425 Serie

    • Displaygrößen 10″ bis 27″
    • Intel® Elkhart Lake x6425e Quad-Core CPU
    • Allseitiger IP65 Schutz
    • Support für Windows 11
    • Edelstahlgehäuse (V2A)/ optional V4A

  • HIPEC-PRO-VA-R-2250 Serie

    • Displaygrößen 12″ bis 27″
    • Intel® Core i5-1135G7 (2x 2.40 – 4.20 GHz) CPU
    • Allseitiger IP65 Schutz
    • Support für Windows 11
    • Edelstahlgehäuse (V2A/ V4A optional) & RFID-Reader

  • HIPEC-PRO-VA-R-6425 Serie

    • Displaygrößen 10″ bis 27″
    • Intel® Elkhart Lake x6425e Quad-Core CPU
    • Allseitiger IP65 Schutz
    • Support für Windows 11
    • Edelstahlgehäuse (V2A/ V4A optional) & RFID-Reader

  • HIPEC-VA-17X0 Serie

    • Displaygrößen 15″ bis 21.5″
    • Intel Core i3, i5 oder Intel Core i7
    • Frontseitiger IP66 Schutz
    • Support für Windows
    • Aluminiumgehäuse mit Edelstahlfront
  • SMART-BDE-3950-5

    SMART-BDE-6425 Serie

    • Displaygrößen 10.1″ & 12″
    • 11th Gen. Intel® Elkhart Lake x6425e Quad-Core CPU
    • Frontseitiger IP65 Schutz
    • Support für Windows
    • RFID-Reader

  • SMART-HMI-17X0 Serie

    • Displaygrößen 12″ bis 21.5″
    • Intel Core i3 oder Intel Core i5
    • Frontseitiger IP65 Schutz
    • Support für Windows & Linux
    • Aluminiumdruckgussgehäuse

  • SMART-HMI-6412 Serie

    • Displaygrößen 7″ bis 23.8″
    • Intel Celeron J6412 Quad-Core
    • Frontseitiger IP65 Schutz
    • Support für Windows & Linux
    • Aluminiumdruckgussgehäuse



  • SMART-HMI-VA-17X0 Serie

    • Displaygrößen 12″ bis 21.5″
    • Intel Core i3 oder Intel Core i5
    • Frontseitiger IP65 Schutz
    • Support für Windows & Linux
    • Aluminiumdruckgussgehäuse mit Edelstahlfront

  • SMART-HMI-VA-6412 Serie

    • Edelstahlfront mit IP65
    • Displaygrößen 7″ bis 21.5″
    • Intel Celeron J6412 Quad-Core
    • Support für Windows (10, 11) & Linux
    • Schaltschrankeinbau und VESA



  • VALUE-HMI-6412 Serie

    Kurzbeschreibung

    • Displaygrößen 15″, 15.6″ und 21.5″
    • Intel Celeron J6412 Quad-Core
    • 8GB DDR4 RAM
    • 256GB M.2 SSD
    • Support für Windows 11

Die richtige Displaygröße für Ihren Panel PC

Bei der Auswahl eines geeigneten Panel PC ist die Displaygröße oft mit ein entscheidender Punkt. Nicht nur, dass die Bildschirmdiagonale ausschlaggebend für die letztendliche Gerätegröße und damit für den jeweiligen Platzbedarf ist, sondern ebenfalls bestimmend für die sogenannte Bildschirmauflösung – also die Anzahl der horizontalen und vertikalen Bildpunkte des Panel-PC Displays – ist. Hier gilt gerade bei Anwendungen die auf eine feste Auflösung optimiert sind darauf zu achten, dass die Darstellung des Panel PC passend ist. Andernfalls kann es zu deutlichen Qualitätseinbußen bei der Darstellung kommen.

Ein weiteres Unterscheidungskriterium ist das Seitenverhältnis des Industrie Panel PC. Das Seitenverhältnis errechnet sich aus der horizontalen Auflösung des Displays dividiert durch die vertikale Auflösung. Während im industriellen Einsatz bisher eher Normalbildformate (4:3, 5:4) vorherrschend waren, werden mittlerweile auch vermehrt Breitbildformate (16:9, 16:10, 15:9) beziehungsweise vereinzelt auch Ultrawideformate (21:9) in der Industrie verwendet.

Übersicht der Displaygößen

DiagonaleAuflösungFormat
7"800 x 480 px15:9
 1024 x 600 px16:9
8"800 x 600 px4:3
10.1"1280 x 800 px16:10
12"800 x 600 px4:3
 1024 x 768 px4:3
15"1024 x 768 px4:3
15.6"1366 x 768 px16:9
 1920 x 1080 px16:9
17"1280 x 1024 px5:4
18.5"1366 x 768 px16:9
 1920 x 1080 px16:9
19"1280 x 1024 px5:4
> 21.5"1920 x 1080 px16:9

Der Panel PC und die ideale Performance

Rechenleistung ist durch nichts zu ersetzen, außer durch mehr Rechenleistung.

Unbekannter Autor

Dieses abgewandelte Zitat mag für manche Anwendungsfälle wie etwa CAD oder im Serverbereich zutreffend sein, bei Industrie-PCs und bei Industrie Panel PCs im speziellen ist diese Aussage schlichtweg falsch und kontraproduktiv. Zum einen bedeutet mehr Rechenleistung oftmals auch einen höheren Energieverbrauch des Panel PC. Da Industrie-PCs meist 24x7 oder zumindest während der kompletten Arbeitszeit im Betrieb sind, kann ein hoher Energieverbrauch schnell einen deutlichen Kostenanstieg bedeuten.

Zum anderen ist Rechenleistung zwangsläufig immer mit Wärmeentwicklung verbunden, denn elektronische Komponenten haben immer eine gewisse Verlustleistung. Gerade bei dem Einsatz des Panel PC in einem geschlossenen Gehäuse wie in einem Pult oder Schaltschrank, oder aber beim Einbau in einer Wand, ist darauf zu achten, die entstehende Abwärme effektiv von dem Panel-PC ab zu transportieren, damit die jeweiligen Temperaturspezifikationen für einen sicheren Betrieb eingehalten werden. Während dies bei leistungsschwächeren Panel PCs noch relativ einfach lüfterlos, passiv gekühlt möglich ist, muss bei einem leistungsstärkeren Panel PC zumeist ein aktiver Lüfter zum Einsatz kommen.

Das Credo sollte daher eher sein „So viel wie nötig, so wenig wie möglich!“

Als grobe Hilfestellung für den Leistungsbedarf des Industrie Panel-PCs können folgende Werte herangezogen werden:

Geringe Performance

  • Browseranwendungen ohne komplexe Grafik, JavaScript oder 3D
  • Zeit- und Betriebsdatenerfassung
  • Einfache Datenbankanwendungen

Mittlere Performance

  • Visualisierung
  • Maschinensteuerung
  • Browseranwendungen
  • Komplexere Anwendungen mit mehreren Masken (Rezeptbuch, Datenlogging, Monitoring)
  • MES, BDE, PZE

Hohe Performance

  • Anspruchsvolle Visualisierungen
  • Maschinensteuerung mit Echtzeitanforderungen
  • Video- und Bildverarbeitung
  • Serveranwendungen

Panel-PCs - auch die äußeren Werte zählen!

Wenn es um die Auswahl des passenden Industrie Panel-PCs geht, spielen nicht nur die Größe, die Performance oder andere Ausstattungsmerkmale eine Rolle, sondern auch die Bauform bzw. die Gehäuseausführung sollte mit Beachtung finden.

Als erstes sollte sicherlich die Fragestellung sein – Wie soll der Panel PC montiert werden? Hier gibt es die Unterscheidung zwischen Einbau-Montage (Montage in einem Ausschnitt im Schaltschrank, Pult oder Tableaus), Rack-Montage – oder auch 19“ Montage genannt – (Montage im 19“ Schrank oder 19“ Gehäuse), VESA- oder Schwenkarmmontage (Befestigung mittels Wandhalter, Schwenkarm oder auf einem Standfuß) und der Open-Frame-Montage (Panel-PC ohne Frontblende für Integration in eigenes Gehäuse). Weiterhin gibt es als Sonderform, welche überwiegend in der Gebäudeautomation zum Einsatz kommt, noch die Wandeinbau-Montage, bei denen der Panel PCs mittels Einbaukasten in das Mauerwerk oder Schnellbauwand eingelassen wird.

Ist die Entscheidung für eine Montageart gefallen, sollte man den geplanten Einsatzort und die Umgebungsbedingungen genauer betrachten. Wie ist die Staubbelastung? Kann  der Panel PC mit Wasser, Öl oder anderen Flüssigkeiten in Berührung kommen? Kommt es zu Verschmutzungen durch zerspanende Arbeiten wie hobeln, fräsen, schleifen oder schneiden? Diese Punkte sind für die Auswahl der richtigen IP Schutzart entscheidend. Üblicherweise finden im industriellen Bereich überwiegend die folgenden Schutzarten Anwendung:

Schutzart IP20

  • Schutz gegen Gegenstände mit einem Durchmesser ≥ 12,5 mm
  • Kein Schutz gegen Wasser
  • Einsatz bei Montage des Panel-PCs im Schaltschrank oder in einem Umgehäuse oder bei Verwendung in unkritischen Umgebungen

Schutzart IP54

  • Das Eindringen von Staub in schädigenden Mengen wird verhindert
  • Schutz gegen Spritzwasser beliebigen Winkels
  • Einsatz unter erhöhter Verschmutzung oder bei möglichen Kontakt mit Flüssigkeiten

Schutzart IP65

  • Der Panel PC ist staubdicht
  • Gegen Strahlwasser aus beliebigen Winkel geschützt
  • Einsatz unter starken Verschmutzung (auch temporär), bei möglichen Kontakt mit Flüssigkeiten oder wenn die Panel-PCs mit Flüssigkeiten gereinigt werden

Generell gilt, dass alle Panel PC von hematec mindestens frontseitig die Schutzart IP65 erfüllen.

Ein weiterer wichtiger Faktor kann ebenfalls das verwendete Gehäusematerial des Panel PCs sein. Vor allem in hygienisch sensiblen Branchen wie Nahrungs- und Genussmittelindustrie, Chemieindustrie sowie Pharma- und Kosmetikindustrie gelten ganz spezielle Gesetze und Vorschriften hinsichtlich Reinigbarkeit, Hygiene und Desinfizierbarkeit. Um diesen Anforderungen gerecht zu werden, ist ein Großteil unserer Panel-PC als Edelstahlausführung – entweder mit Edelstahlfront oder komplett im Edelstahlgehäuse – verfügbar.

Und was gibt es sonst noch so - der Weg zum richtigen Panel-PC

Für einen Großteil der Anwendungsfälle kann man davon ausgehen, dass man mit den vorherigen Hinweisen dem passenden Industrie Panel-PC schon recht nahe kommt. Allerdings gibt es auch Einsatzgebiete, bei denen weitere Aspekte zu beachten sind. Ein gutes Beispiel hierfür ist die Verwendung des Panel PC im Außenbereich (Outdoor). So mag der erweiterte Temperaturbereich für frostige Winternächte oder heiße Sommertage noch recht offensichtlich sein und auch an den IP65 Schutz gegen Schmutz, Regen und Schnee wird noch gedacht, aber wie sieht es zum Beispiel mit der Displayhelligkeit aus? Zum einen muss die Helligkeit so hoch gewählt werden, dass man auch bei Sonneneinstrahlung das auf dem Panel PC Dargestellte erkennt, zum anderen jedoch muss auch eine intelligente Helligkeitssteuerung vorhanden sein, damit der Bediener Nachts nicht vom Display geblendet wird.

Oftmals steckt hier der sprichwörtliche Teufel im Detail! Unsere Kundenberater kennen viele dieser möglichen Fallstricke und wissen worauf zu achten ist. Sie helfen Ihnen gerne den passenden Panel-PC auszuwählen und kommen bei Bedarf auch Vor-Ort um die Einsatzbedingungen zu analysieren.

Rufen Sie uns an unter +49 (36847) 524 – 600 und wir suchen gemeinsam einen passenden Panel PC.
